알루미늄 창문 및 문구조적 강도, 설계 유연성, 내후성, 낮은 유지 관리 요구 사항 및 최신 유리 시스템과의 호환성을 결합하기 때문에 주거용, 상업용, 산업 및 고층 건축물에 널리 사용됩니다. 그러나 가장 효과적인 사양은 단순히 알루미늄을 선택하는 문제가 아닙니다. 프레임 시리즈, 합금 등급, 개구부 구성, 유리 축적, 열 분리, 씰, 하드웨어, 표면 처리, 배수 및 설치 세부 사항 모두 완성된 개구부의 최종 성능에 영향을 미칩니다. 이 가이드에서는 이러한 요소들이 함께 작동하는 방법, 공통 구성을 비교하는 방법, 시스템을 건물 환경에 맞추는 방법, 편안함이나 서비스 성능을 저하시킬 수 있는 사양 실수를 피하는 방법에 대해 설명합니다.
목차
섹션을 클릭하면 해당 주제로 바로 이동합니다.
현대적인 오프닝에서 재료 선택이 중요한 이유
창문이나 문은 유리창 주위의 틀 그 이상입니다. 이는 건물 외피의 일부를 형성하고 사람들이 내부 공간을 경험하는 방식에 영향을 미치며 반복적인 개방 주기, 온도, 풍압, 비, 햇빛 및 일일 청소 변화에 따라 작동해야 합니다.
그렇기 때문에 시스템 설계와 함께 재료 선택을 고려해야 합니다. 알루미늄은 강도, 치수 안정성, 제조 유연성 및 상대적으로 낮은 구조적 무게의 유용한 조합을 제공하기 때문에 건축 응용 분야에 매력적입니다. 또한 복잡한 섹션으로 압출할 수 있어 설계자와 제조업체가 챔버, 글레이징 포켓, 배수 경로, 개스킷, 패스너 위치 및 기타 기능적 기능을 하나의 조정된 프로파일 시스템에 통합할 수 있습니다.
주거용 프로젝트의 경우 이는 얇은 시선과 실용적인 환기로 해석될 수 있습니다. 상업용 건물의 경우 더 넓은 유리 영역, 반복적인 개방 주기, 더 강력한 하드웨어 또는 더 엄격한 공기 및 물 이동 제어 쪽으로 우선 순위가 바뀔 수 있습니다. 해안 환경에서는 표면 보호와 내식성이 특히 중요합니다. 바람이 많이 부는 지역에서는 프로파일 형상, 보강재, 유리 선택 및 고정에 세심한 주의를 기울여야 합니다.
프로파일은 유리, 하드웨어, 풍압 및 작동력의 하중을 건물 구조로 전달합니다.
프레임, 씰, 배수 채널 및 유약이 함께 작동하여 원치 않는 공기와 물의 이동을 제한합니다.
프로필 치수, 시야선, 마감, 색상 및 개구부 스타일은 외관의 시각적 언어에 영향을 미칩니다.
하드웨어 및 프레임 형상에 따라 장치가 얼마나 쉽게 열리고 닫히고 잠기고 환기되고 정렬 상태가 유지되는지가 결정됩니다.
따라서 가장 강력한 시스템은 단일 기능으로 정의되지 않습니다. 성과는 조화에서 나옵니다. 고급 합금은 배수 불량을 보완할 수 없습니다. 새시 형상이 정확하지 않으면 견고한 프레임이 안정적인 밀봉을 생성할 수 없습니다. 우수한 유리는 잘못 설치된 주변 조인트를 극복할 수 없습니다. 전체 조립품은 하나의 엔지니어링 개구부로 간주되어야 합니다.
구조 시스템 이해
알루미늄 개구부의 기본 구조적 논리는 간단합니다. 압출 프로파일이 프레임과 이동 가능한 섹션을 만들고, 글레이징이 전용 포켓 내에 고정되고, 하드웨어가 강화된 영역에 배치되고, 밀봉 구성 요소가 고정 부품과 이동 부품 사이의 의도된 간격을 닫습니다.
시스템을 정교하게 만드는 것은 이러한 요소 간의 상호 작용입니다. 외부에서 컴팩트해 보이는 프로필에는 여러 개의 내부 챔버가 포함될 수 있습니다. 이러한 챔버는 강성, 배수 경로, 패스너 배치 또는 열 분리에 도움이 될 수 있습니다. 따라서 실제 프로파일 형상은 눈에 보이는 표면보다 훨씬 더 유용한 기술 정보를 전달할 수 있습니다.
고정 프레임 및 작동 가능 섹션
고정된 주변 프레임은 개구부와 벽 사이의 연결을 설정합니다. 새시와 유리를 통해 전달되는 하중에 저항하면서 기하학적 구조를 유지해야 합니다. 이와 대조적으로 작동 가능한 섹션은 강성과 움직임의 균형을 맞춰야 합니다. 하드웨어가 올바르게 작동하고 씰이 일관된 접촉을 유지할 수 있을 만큼 치수가 안정적으로 유지되어야 합니다.
글레이징 포켓
글레이징 포켓은 유리가 안착, 지지, 유지 및 밀봉되는 방식을 결정합니다. 잘 디자인된 포켓은 개스킷, 세팅 블록, 배수 장치 및 필요한 유리 두께를 위한 공간을 남겨두면서 유리를 올바르게 지지합니다. 유리 빌드업과 프로파일 시스템 간의 호환성은 제작 전에 항상 확인해야 합니다.
조인트 및 연결점
코너 접합부와 기계적 연결부는 완성된 개구부에서 가장 눈에 띄는 부분이 아니기 때문에 시각적 비교 시 간과되는 경우가 많습니다. 그럼에도 불구하고 정렬, 강성, 밀봉 연속성 및 장기 작동에 영향을 미칠 수 있습니다. 정밀한 절단과 정확한 모서리 조립은 특히 여러 장치가 연속적인 외관에 설치된 경우 중요합니다.
프로젝트 팀의 경우 유용한 습관 중 하나는 사진만으로 프레임을 평가하기보다는 완전한 단면 도면을 요청하는 것입니다. 섹션을 통해 프로파일 깊이, 챔버 배열, 유약 여유분, 열 차단 위치, 배수 경로, 개스킷 위치 및 하드웨어 인터페이스를 단일 보기로 표시할 수 있습니다.
알루미늄 창문 및 문엔지니어링 어셈블리로 가장 잘 이해됩니다. 이 문구는 간단하게 들릴 수 있지만 실제 기술 시스템은 프로파일 시리즈, 개구부 스타일, 합금, 유리, 열 설계, 씰 및 환경 요구 사항에 따라 크게 달라질 수 있습니다.
합금 선택이 성능에 미치는 영향
모든 알루미늄 프로파일이 동일한 기계적 특성을 갖는 것은 아닙니다. 합금군과 템퍼는 강도, 항복 거동, 연신율, 가공 반응 및 특정 하중 요구 사항에 맞춰 프로파일을 설계할 수 있는 방식에 영향을 미칩니다.
건축 시스템의 경우 자주 고려되는 두 가지 등급은 6063-T5와 6061-T6입니다. 모든 응용 프로그램에서 서로 바꿔 사용할 수 있는 것은 아닙니다. 올바른 선택은 필요한 프로파일 형상, 하중 조건, 제작 방법 및 프로젝트 사양에 따라 다릅니다.
| 재료 등급 | 전형적인 성격 | 일반적인 설계 고려 사항 | 유용할 수 있는 곳 |
|---|---|---|---|
| 6063-T5 | 우수한 표면 마감 특성을 갖춘 강력한 프로파일 압출 적합성 | 많은 기존 건축 프로파일 및 세부 돌출에 유용합니다. | 주거용 및 일반 상업용 시스템 |
| 6061-T6 | 더 높은 기계적 강도와 더 강한 하중 지지력 | 올바르게 엔지니어링되면 더욱 까다로운 구조적 요구 사항을 지원할 수 있습니다. | 더 큰 단면, 더 무거운 유리 또는 더 높은 구조적 용량이 필요한 용도 |
강도는 하나의 선택 기준일 뿐입니다.
더 강한 합금이 자동으로 더 나은 개구부를 생성하지는 않습니다. 프로파일이 의도된 용도에 비해 불필요하게 무거우면 단순히 재료 강도가 더 높다는 이유만으로 시스템의 다른 부분이 더 좋아지지 않을 수 있습니다. 프로파일 형상, 벽 두께, 범위, 지지 간격, 유리 무게, 하드웨어 배열 및 고정을 계속 평가해야 합니다.
더 유용한 질문은 “어떤 합금이 가장 강한가?”가 아닙니다. 그러나 "적절한 형상과 제조 일관성으로 필요한 설계를 지원하는 합금은 무엇입니까?" 이러한 변화는 재료 특성을 실제 적용 조건에 연결하기 때문에 더 나은 엔지니어링 결정으로 이어집니다.
재료 추적성 및 일관성
대규모 프로젝트의 경우 생산 배치 전반에 걸쳐 일관성이 중요합니다. 선택한 합금과 템퍼는 기술 사양에 명확하게 정의되어야 하며, 생산 기록을 통해 승인된 재료와 대체 재료를 구별할 수 있어야 합니다. 프로파일 가공, 양극 산화 처리 또는 코팅이 여러 생산 단계에서 수행될 때 일관성은 특히 중요합니다.
- 합금 및 성질을 정의합니다.기술적 명칭 없이 “고강도 알루미늄”과 같은 광범위한 용어를 사용하지 마십시오.
- 섹션을 부하와 일치시킵니다.재료 선택과 프로파일 형상을 함께 고려해야 합니다.
- 제작 요구 사항 검토:절단, 가공, 접합 및 마무리 작업은 완성된 부품의 실제 성능에 영향을 미칠 수 있습니다.
- 기록을 정렬된 상태로 유지:자재 사양은 생산 도면 및 검사 문서와 일치해야 합니다.
프레임 시리즈 및 프로파일 깊이의 작동 방식
프레임 시리즈는 알루미늄 프로파일의 공칭 너비 또는 구조적 제품군을 설명하는 데 자주 사용됩니다. 이는 구매자와 설계자에게 편리한 비교 출발점을 제공하지만, 시리즈 번호만으로는 창이나 문의 전체 성능을 정의할 수 없습니다.
프레임이 더 깊을수록 챔버, 유리, 씰, 보강재 또는 열 차단 부품을 위한 더 많은 내부 공간을 제공할 수 있습니다. 보다 컴팩트한 프로필은 더욱 슬림한 시각적 비율을 제공할 수 있습니다. 두 접근 방식 모두 보편적으로 우수하지는 않습니다. 올바른 균형은 건물, 유리 구성, 구조적 범위, 날씨 노출 및 설계 목표에 따라 달라집니다.
| 설계변수 | 영향을 미치는 것 | 중요한 이유 |
|---|---|---|
| 프로필 깊이 | 단면 강성, 글레이징 조절, 시스템 기하학 | 더 깊은 섹션은 추가적인 구조적, 기능적 공간을 제공할 수 있습니다. |
| 벽 두께 | 국부강성, 가공거동, 접합강도 | 부적절한 섹션 디자인으로 인해 왜곡이 발생하거나 하드웨어 지원이 저하될 수 있습니다. |
| 챔버 레이아웃 | 강도, 배수성, 보온 전략 | 내부 형상은 외관보다 더 많은 영향을 미칩니다. |
| 글레이징 포켓 크기 | 유리 호환성 및 밀봉 배열 | 프레임은 지정된 글레이징 빌드업을 올바르게 지원해야 합니다. |
동일한 시리즈가 다르게 실적을 낼 수 있는 이유
동일한 공칭 시리즈 명칭을 지닌 두 제품은 합금, 벽 두께, 챔버 설계, 하드웨어 시스템, 유리 구성 및 열 차단 구조가 다를 수 있습니다. 따라서 시리즈 번호는 범용 성능 라벨이 아닌 시스템 내 식별자로 취급되어야 합니다.
기술 구매 및 설계 조율을 위해서는 단면 도면을 나란히 비교하는 것이 유용합니다. 이를 통해 제품명만으로는 판단하기 어려운 차이점을 더 쉽게 식별할 수 있습니다.
오프닝 구성 중에서 선택
개구부 스타일은 환기, 청소, 시선, 하드웨어 부하, 물 관리 및 개구부가 실내 또는 외관과 상호 작용하는 방식에 직접적인 영향을 미칩니다. 적합한 구성은 외관만으로 시작되기보다는 사용 목적에서 시작됩니다.
힌지형 작동은 효과적인 환기와 깨끗한 개방 공간을 제공할 수 있습니다. 직접적인 공기 흐름과 실제 작동이 우선시되는 경우에 유용합니다.
슬라이딩 리프는 자체 평면 내에서 이동하므로 흔들리는 새시의 외부 또는 내부 여유 공간이 제한되는 경우 유용할 수 있습니다.
상단 힌지 작동은 개구부 형상과 씰이 적절하게 설계되면 가벼운 비를 관리하는 데 도움이 되는 동시에 환기를 허용할 수 있습니다.
여러 개의 연결된 패널은 프로젝트에서 내부 공간과 외부 공간 사이의 더 강력한 연결이 필요할 때 넓은 개구부를 만들 수 있습니다.
여닫이 시스템
여닫이 장치는 상대적으로 직접적인 공기 흐름 경로를 제공할 수 있으며 환기가 중요한 곳에 일반적으로 사용됩니다. 새시가 열리는 방향으로 돌출하기 때문에 설계자는 가구 배치, 순환 경로, 청소 접근 및 하드웨어 도달 범위를 확인해야 합니다.
슬라이딩 시스템
공간 절약형 개방 동작이 바람직한 경우 슬라이딩 장치가 선택되는 경우가 많습니다. 트랙 정렬, 롤러 품질, 배수 및 움직이는 패널과 프레임 사이의 관계는 원활한 작동의 핵심입니다. 슬라이딩 시스템은 새 제품일 때 쇼룸 샘플이 얼마나 부드럽게 움직이는가로만 판단해서는 안 됩니다. 장기적인 트랙 형상과 하드웨어 유지 관리도 중요합니다.

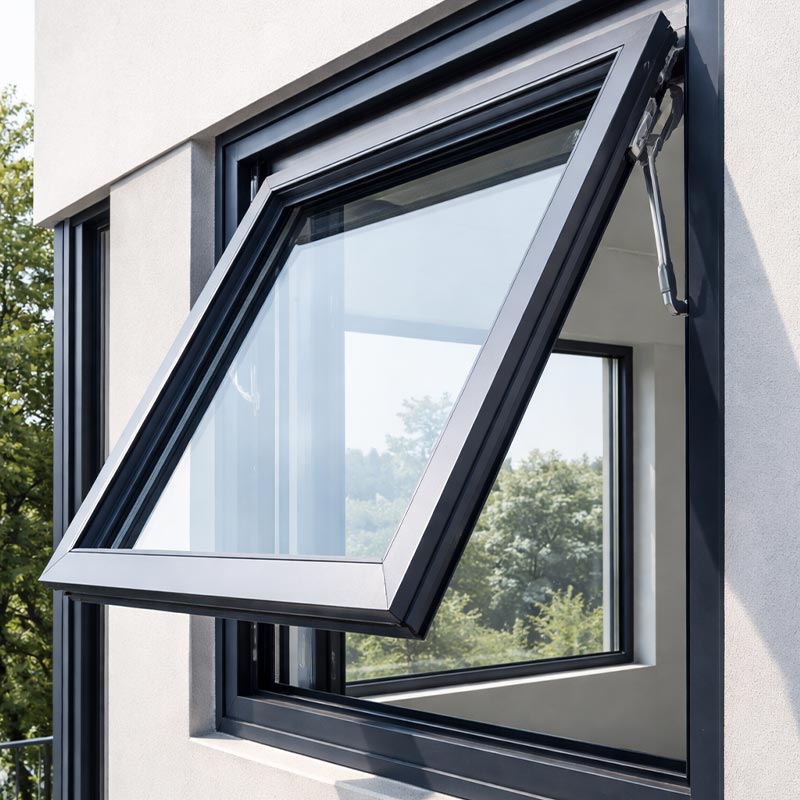

어닝 및 특수 구성
차양창은 환기 조절에 실용적일 수 있으며 독특한 외관 리듬을 만들 수 있습니다. 특수 구성은 복잡한 공간 배치를 수용하기 위해 슬라이딩 및 여닫이 기능과 같은 다양한 개방 모드를 결합할 수도 있습니다.
열 성능 및 날씨 제어
열 성능은 알루미늄만으로 결정되지 않습니다. 중요한 질문은 전체 조립품에서 열이 어떻게 이동하는지와 프레임, 유리, 씰, 스페이서 및 주변 구조물이 이러한 움직임을 어떻게 관리하는지입니다.
전통적인 알루미늄은 전도성이 높습니다. 향상된 열 성능이 필요한 건물의 경우, 열에 의해 파손된 시스템은 금속 섹션 부분 사이에 낮은 전도성 분리기를 사용하여 프레임을 통한 직접적인 전도성 경로를 차단할 수 있습니다. PA66 기반 열 장벽은 일반적으로 이러한 목적으로 사용됩니다.
열교가 중요한 이유
열 차단의 기본 목적은 프레임을 통한 직접적인 열 전달을 줄이는 것입니다. 적절하게 설계된 시스템은 내부 표면 온도 동작을 개선하고 적절한 실내 및 실외 조건에서 응결 가능성을 줄일 수도 있습니다.
그러나 열 차단 성능은 단순히 절연 스트립을 추가하는 것 이상에 달려 있습니다. 열 장벽의 기하학적 구조, 모서리 주변의 연속성, 유리 가장자리 디자인, 하드웨어 인터페이스, 프레임 깊이, 밀봉 및 설치가 모두 실제 결과에 영향을 미칩니다.
공기, 물, 바람 저항
기상성능은 시스템적으로 평가되어야 한다. 압축 씰, 배수 채널, 개스킷, 글레이징 인터페이스, 압력 관리, 코너 조인트 및 프레임 형상이 최종 결과에 영향을 미칩니다.
바람 저항은 전체 구성에 따라 동일하게 달라집니다. 프로파일 강성, 유리 치수, 멀리언 간격, 보강재, 고정 및 건물 높이가 설계 요구 사항을 크게 변경할 수 있습니다. 따라서 테스트 또는 설계 컨텍스트를 식별하지 못하는 제품 사양은 신중하게 해석되어야 합니다.
| 공연장 | 주요 구성 요소 | 일반적인 엔지니어링 초점 |
|---|---|---|
| 열의 | 열 장벽, 프레임 형상, 유리, 스페이서, 씰 | 전도성 및 대류성 열 경로 감소 |
| 기밀성 | 개스킷, 코너 조인트, 하드웨어 압축 | 작동 및 이동 중에도 지속적인 밀봉 유지 |
| 수밀성 | 배수 채널, 배수 경로, 씰, 압력 제어 | 부수적인 물이 내부 표면에서 멀리 떨어지도록 하십시오. |
| 바람 저항 | 프로파일 강성, 유리, 보강재, 앵커 | 편향을 제어하고 하중이 가해진 상태에서 안전한 작동을 유지합니다. |
기후에 민감한 건물의 경우 이러한 전체 시스템 접근 방식이 특히 중요합니다. 사양은 맥락 없이 하나의 분리된 성능 수치를 제시하기보다는 어셈블리의 어느 부분이 요구되는 성능에 기여하는지 설명해야 합니다.
유리, 씰, 하드웨어 및 배수
프레임은 개구부의 한 부분일 뿐입니다. 유리, 씰, 하드웨어 및 배수 장치는 완성된 장치가 일상적인 사용에서 예상대로 작동하는지 여부를 결정할 수 있습니다.
유리 구성
프로파일 시스템과 관련하여 유리 두께, 창 수, 캐비티 너비, 코팅 선택, 음향 구성 및 안전 요구 사항을 고려해야 합니다. 유리가 무거울수록 새시와 하드웨어가 지탱하는 하중이 증가하므로 가정하기보다는 호환성을 검증해야 합니다.
예를 들어, 다중 창 단열 글레이징 장치는 열 및 음향 성능을 향상시킬 수 있지만 프레임은 선택한 빌드업을 지원하기에 충분한 글레이징 포켓 깊이와 구조적 용량을 가져야 합니다. 따라서 유리 선택은 프레임 선택과 함께 이루어져야 합니다.
씰 및 개스킷
씰은 제어된 분리가 필요한 구성 요소 간의 접촉을 유지합니다. EPDM 기반 씰링 시스템은 올바르게 지정하고 설치하면 유용한 내후 특성을 제공하기 때문에 건축 응용 분야에서 널리 사용됩니다.
씰의 기하학적 구조도 중요합니다. 개스킷은 연속성을 유지하기 위해 충분히 압축되어야 하지만 작동이 불필요하게 어려워질 정도로 과부하가 걸려서는 안 됩니다. 모서리 접합, 개스킷 길이, 접합 배치 및 설치 품질 모두 밀봉 신뢰성에 기여합니다.
하드웨어
경첩, 잠금 장치, 롤러, 핸들, 제한 장치, 마찰 고정 장치 및 다중 지점 시스템은 새시 크기와 무게에 맞춰야 합니다. 하드웨어 용량은 작동 빈도 및 환경 노출과 함께 고려해야 합니다.
배수
적절하게 배수된 프레임은 모든 표면을 완전히 건조시키려고 시도하지 않습니다. 대신, 제어된 경로를 통해 외부 배출 지점으로 물을 안내하여 부수적인 습기를 관리합니다. 제작, 마무리, 설치 및 청소 후에 배수구가 막히지 않은 상태로 유지되어야 합니다.
- 유리 호환성:두께, 무게, 포켓 깊이, 글레이징 방법을 확인하세요.
- 씰 연속성:해당되는 경우 모서리, 조인트, 압축 및 교체 접근을 확인하십시오.
- 하드웨어 용량:새시 무게, 치수 및 개방 빈도에 맞게 피팅을 맞추십시오.
- 배수 경로:물이 외부로 향하는 경로가 정의되어 있는지 확인하십시오.
표면 처리 및 장기 외관
표면 처리는 알루미늄 건축 시스템의 시각적이고 기능적인 부분입니다. 마감재는 색상, 질감, 환경 노출에 대한 저항성, 청결성 및 완성된 외관의 인지된 품질에 영향을 미칩니다.
일반적인 접근 방식에는 양극 처리, 분체 코팅, 나뭇결 외관을 위한 열 전달 효과, 까다로운 외부 응용 분야를 위한 탄화불소 기반 코팅 등이 있습니다. 각 방법은 서로 다른 표면 특성을 생성하므로 원하는 외관과 환경 조건에 따라 선택해야 합니다.
양극산화 처리된 표면
아노다이징은 알루미늄 표면에 제어된 산화물 층을 생성합니다. 기본 알루미늄 소재와의 시각적 연결을 유지하면서 금속성 마감재와 내구성 있는 건축 외관을 생성할 수 있습니다.
분체 도장
파우더 코팅은 광범위한 색상 유연성을 제공하며 현대 주거용 및 상업용 외관에 널리 사용됩니다. 기판 준비, 전처리, 경화 및 코팅 품질이 적절하게 제어되면 표준 색상 시스템과 프로젝트별 마감을 지원할 수 있습니다.
나뭇결 효과
열전사 기술은 알루미늄 기판을 유지하면서 목재와 유사한 시각적 패턴을 만들 수 있습니다. 이 접근 방식은 프로젝트가 기본 재료 플랫폼을 변경하지 않고 보다 따뜻한 건축 외관을 추구할 때 유용합니다.
무엇을 확인해야 합니까?
| 마무리 옵션 | 비주얼 캐릭터 | 유용한 고려사항 |
|---|---|---|
| 아노다이징 | 금속 및 건축 | 알루미늄의 자연스러운 특성을 원하는 곳에 유용합니다. |
| 분체 도장 | 다양한 단색 및 질감 | 다양한 주거용 및 상업용 컬러 프로그램에 적합 |
| 열전달 | 나뭇결 외관 | 현대적인 프레임과 따뜻한 시각적 신호를 결합한 프로젝트에 유용합니다. |
| 탄화불소 코팅 | 건축외관 | 올바르게 지정되면 더욱 까다로운 외관 노출을 위해 고려될 수 있습니다. |
색상 일관성은 하나의 외관에 여러 장치가 설치되는 경우에도 중요합니다. 프로젝트 사양에서는 마감 유형, 색상 참조, 광택 또는 질감 기대치, 허용 가능한 검사 기준을 정의해야 합니다.
애플리케이션 구축에 시스템 매칭
건물 유형에 따라 개구부 요구 사항도 다릅니다. 하나의 보편적인 구성을 찾는 대신 설계자는 프로젝트의 주요 환경 및 운영 요구 사항을 식별해야 합니다.
우선순위에는 일광, 환기, 음향적 편안함, 청소 접근성, 열 제어, 시각적 비율과 실제 사용 간의 균형이 포함되는 경우가 많습니다.
반복 작업, 더 큰 유리 크기, 외관 조정, 안전성, 내구성 및 일관된 외관이 더욱 중요해질 수 있습니다.
풍압, 고정, 구조적 처짐, 물 관리 및 유지 보수 접근은 상세한 엔지니어링 검토가 필요합니다.
염분이 함유된 공기는 재료 선택, 표면 준비, 코팅 품질, 배수 및 하드웨어 부식 저항성의 중요성을 증가시킵니다.
주거 고려 사항
주택에는 일반적으로 작동, 청소, 환기 및 유지 관리가 쉬운 개구부가 필요합니다. 침실은 음향을 고려하면 유리할 수 있고, 거실은 더 넓은 유리 표면을 우선시할 수 있으며, 주방이나 욕실에는 실용적인 환기가 필요할 수 있습니다. 이상적인 구성은 건물 카테고리보다는 공간에 따라 다릅니다.
상업적 고려사항
상업용 건물은 개방 주기가 더 잦고 조정 요구 사항이 더 높을 수 있습니다. 동일한 모듈을 반복적으로 설치하면 치수 일관성이 특히 중요해집니다. 시스템 선택 시 하드웨어 내구성, 교체 접근성 및 마감 균일성을 논의해야 합니다.
고층 및 노출된 외관
건물 높이와 노출이 증가함에 따라 바람과 물의 움직임이 더욱 중요해집니다. 프레임은 유리 치수, 고정 지점, 멀리언, 트랜솜 및 주변 벽 구성과 함께 분석되어야 합니다. 일단 설치되면 개구부가 제대로 작동하도록 외부 배수와 내부 마감을 조정하는 것도 중요합니다.
산업 환경
산업 시설에서는 개구부가 먼지, 습기, 화학 물질, 온도 변화 또는 집중적인 청소에 노출될 수 있습니다. 이러한 상황에서는 표면 처리, 씰 선택, 하드웨어 보호 및 유지 관리 접근이 장식 기능보다 더 중요할 수 있습니다.
기술 사양을 읽는 방법
좋은 기술 사양은 마케팅 언어에 의존하지 않고도 시스템을 이해할 수 있게 만들어야 합니다. 구매자, 건축가, 엔지니어 및 설치자는 실제로 공급되는 제품과 명시된 성능이 적용되는 조건을 식별할 수 있어야 합니다.
| 사양 항목 | 무엇을 찾아야 할까요? | 중요한 이유 |
|---|---|---|
| 합금 및 성미 | 정확한 재료 지정 | 기계적 동작을 이해하기 위한 기초를 제공합니다. |
| 프로필 시리즈 | 공칭 패밀리 및 섹션 치수 | 프레임 시스템과 사용 가능한 유리 공간을 식별하는 데 도움이 됩니다. |
| 유리 축적 | 판유리 두께, 캐비티, 구성 | 무게, 열, 음향 및 안전 요구 사항과 직접적으로 관련됨 |
| 열 설계 | 방열재 및 구성 | 전도성 열 전달이 어떻게 관리되고 있는지 보여줍니다. |
| 공기 및 물 성능 | 명확한 조건에서 테스트되거나 지정된 성능 | 문맥 없이 분리된 숫자를 해석하는 것을 피합니다. |
| 바람 저항 | 등급, 설계압력 또는 이에 준하는 시험기준 | 시스템을 프로젝트 노출 및 구조적 요구 사항에 연결합니다. |
| 마치다 | 코팅 또는 아노다이징 공정 및 색상 참고 | 외관 및 표면 처리 기대치를 정의합니다. |
단면도를 요청하세요
프로필 섹션은 기술 비교에 가장 유용한 문서 중 하나입니다. 이를 통해 제품에 열 챔버가 있는지, 유리가 놓이는 위치, 씰 작동 방식, 배수 채널이 흐르는 위치, 하드웨어에 사용 가능한 공간이 얼마나 되는지 확인할 수 있습니다.
성능 수치가 무엇을 설명하는지 물어보십시오.
숫자는 맥락이 명확할 때만 가치가 있습니다. 열 계수는 특정 단면, 유리 축적 또는 전체 조립을 설명할 수 있습니다. 수밀성 또는 내풍성 분류는 정의된 테스트 구성과 연관될 수 있습니다. 따라서 기술 사양은 참조 구성 없이 숫자를 제시하기보다는 테스트 또는 계산된 조건을 설명해야 합니다.
표준 기능과 프로젝트별 옵션 분리
일부 특성은 제품군의 표준이지만 다른 특성은 프로젝트 요구 사항에 따라 다릅니다. 명확한 사양은 표준 프로파일 옵션, 사용 가능한 유리 구성, 마감 선택, 하드웨어 패키지 및 맞춤형 치수를 구별해야 합니다.
일반적인 사양 및 설치 실수
많은 성능 문제는 기본 재료 자체로 인해 발생하지 않습니다. 이는 일치하지 않는 구성 요소, 불분명한 사양, 열악한 제조 제어 또는 창 및 문 시스템과 조정되지 않은 설치 세부 사항으로 인해 발생합니다.
- 외모만으로 선택:슬림한 프레임은 매력적으로 보일 수 있지만 의도한 유리 크기와 환경 부하에 맞는 충분한 구조적 용량이 필요합니다.
- 유리 무게 무시:더 무거운 유리는 새시 하중을 변경하고 하드웨어 선택, 경첩, 롤러 및 프레임 편향에 영향을 미칠 수 있습니다.
- 시리즈 번호를 성과 평가로 처리:동일한 공칭 시리즈에는 다양한 구조 및 열 구성이 포함될 수 있습니다.
- 배수량을 과소평가:실런트, 잔해, 잘못된 가공, 설치 오류로 인해 배수 경로가 막힐 수 있습니다.
- 부적합한 하드웨어 사용:하드웨어는 개구부 크기, 새시 무게, 작동 빈도 및 노출과 일치해야 합니다.
- 설치 조정 건너뛰기:아무리 잘 설계된 장치라도 주변 인터페이스가 올바르게 밀봉, 고정 및 배수되지 않으면 제대로 작동하지 않을 수 있습니다.
- 사양 대신 마감 이름 비교:유사한 색상 이름을 가진 두 코팅은 공정 요구 사항과 외부 성능 특성이 다를 수 있습니다.
- 모호한 내구성 언어에 의존:"매우 강함" 또는 "오래 지속됨"과 같은 주장은 정의된 재료, 마감, 테스트 및 유지 관리 정보보다 덜 유용합니다.
설치는 시스템의 일부입니다.
개구부는 프레임이 올바르게 정렬되고, 기계적으로 고정되고, 벽 구조와 통합되도록 설치해야 합니다. 주변 조인트에는 움직임과 습기를 관리하기 위한 적절한 재료와 디테일이 필요합니다.
정렬은 슬라이딩 및 다중 지점 시스템에 특히 중요합니다. 약간 정사각형에서 벗어난 프레임은 고르지 않은 압축, 조기 하드웨어 마모 또는 어려운 작동을 유발할 수 있습니다. 따라서 설치 공차는 작업 시작 전에 정의되어야 합니다.
정밀 제조가 중요한 이유
압출은 제조 공정의 시작일뿐입니다. 건축 개구부에는 일반적으로 절단, CNC 가공, 드릴링, 코너 처리, 피팅, 유약 처리, 밀봉, 표면 마감, 검사 및 포장이 포함됩니다. 각 단계는 최종 조립에 영향을 미칠 수 있습니다.
창과 문에는 상호 작용하는 여러 구성 요소가 포함되어 있으므로 치수 일관성이 특히 중요합니다. 구멍 위치, 절단 길이, 모서리 연결부 또는 글레이징 포켓이 일관되지 않은 경우 문제는 나중에 하드웨어 문제, 정렬 문제, 밀봉 문제 또는 설치 조정으로 나타날 수 있습니다.
압출 제어
돌출 프로파일은 정의된 공차 내에서 의도한 단면 형상을 유지해야 합니다. 프로파일이 대규모 어셈블리로 결합되거나 여러 유닛이 외관을 통해 시각적으로 정렬되어야 하는 경우 일관성이 더욱 중요해집니다.
CNC 가공
컴퓨터 제어 가공은 하드웨어 구멍, 배수 기능, 핸들 위치, 모서리 인터페이스 및 기타 중요한 작업의 반복성을 향상시킬 수 있습니다. 가공의 가치는 단순한 자동화가 아니라 반복 가능한 공정 제어 및 검사에 있습니다.
조립 품질
조립 팀은 프레임 치수, 씰, 유리, 하드웨어 및 배수 장치 간의 관계를 이해해야 합니다. 올바른 부품 배치는 부품 품질만큼 중요할 수 있습니다. 잘못 설치된 프리미엄 개스킷은 여전히 설치 결함입니다.
점검 포인트
- 입고 자재 검사:지정된 합금, 프로파일 치수 및 눈에 보이는 재료 상태를 확인하십시오.
- 가공 검사:중요한 구멍, 슬롯, 배수구 및 치수를 승인된 도면과 비교하여 확인하십시오.
- 조립 검사:모서리 정렬, 하드웨어 설치, 밀봉 연속성 및 유리 지지대를 확인합니다.
- 기능 검사:부드러운 움직임과 잠금 결합을 확인하기 위해 대표 장치를 반복적으로 작동하십시오.
- 마무리 검사:색상, 코팅 외관, 긁힘, 취급 흔적 및 눈에 보이는 표면 결함을 검토합니다.
엄격한 생산 프로세스를 통해 기술 사양과 건설 현장에 도착하는 제품 간의 연결이 더욱 강력해집니다. 이러한 연결은 반복되는 모듈이나 엄격한 외관 조정이 있는 프로젝트에 특히 유용합니다.
실용적인 선택 프레임워크
체계적인 선택 프로세스를 통해 사양 작업을 보다 명확하게 만들고 중요한 요구 사항을 간과할 위험을 줄일 수 있습니다.
- 건물 환경을 정의합니다.기후, 노출, 건물 높이, 방향, 습도, 염분 노출 및 청소 조건을 식별합니다.
- 열기 기능을 정의합니다.환기, 크고 투명한 개구부, 컴팩트한 이동, 보안, 접근 또는 음향 제어가 최우선 순위인지 결정하십시오.
- 글레이징 요구 사항을 정의합니다.유리 두께, 유리창 수, 안전 특성, 음향 목표 및 예상 단위 중량을 설정합니다.
- 구조적 요구 사항을 정의합니다.개구부 치수, 풍하중, 스팬, 앵커링 및 예상 작동력을 검토합니다.
- 열 요구사항 정의:열에 의해 파손된 구성이 필요한지 여부를 결정하고 이를 글레이징 시스템과 조정합니다.
- 표면 처리 정의:환경 노출 및 건축 의도에 따라 양극 처리, 분체 코팅, 나뭇결 외관 또는 기타 지정된 마감재를 선택하십시오.
- 하드웨어 정의:힌지, 잠금 장치, 핸들, 롤러, 스테이 및 기타 부속품을 새시 크기 및 작동 빈도에 맞추십시오.
- 설치 검토:벽 인터페이스, 고정, 심, 주변 조인트, 배수 및 조정 접근을 확인합니다.
- 문서 검토:도면, 사양, 검사 기준 및 승인된 마감 샘플이 생산 주문과 일치하는지 확인하십시오.
시스템을 비교하는 프로젝트 팀의 경우 유용한 평가 매트릭스를 사용하면 일반적인 제품 설명보다는 측정 가능한 특성에 초점을 맞춰 토론을 계속할 수 있습니다.
| 평가 항목 | 핵심 질문 | 선호하는 증거 |
|---|---|---|
| 재료 | 합금과 성질이 명확하게 정의되어 있습니까? | 기술 자료 사양 |
| 윤곽 | 단면이 개구부 크기와 적재에 적합합니까? | 단면도 및 설계자료 |
| 유약 | 시스템이 필요한 유리 빌드업을 지원할 수 있습니까? | 글레이징 포켓 치수 및 로드 데이터 |
| 열의 | 열 전략이 건물에 적합한가요? | 시스템 세부 정보 및 열 성능 데이터 |
| 날씨 | 공기와 물은 어떻게 관리되나요? | 씰 레이아웃, 배수 설계 및 테스트 데이터 |
| 하드웨어 | 운영 체제가 새시와 호환됩니까? | 하드웨어 일정 및 로드 용량 |
| 마치다 | 표면처리가 환경에 적합한가요? | 마감사양 및 검사기준 |
| 설치 | 장치를 일관되게 설치하고 조정할 수 있습니까? | 설치 세부사항 및 방법 설명 |
가장 유용한 사양은 모든 단계에서 다르게 해석하지 않고도 설계, 조달, 생산, 품질 관리 및 설치 팀이 이해할 수 있는 사양입니다.
맞춤화가 의미 있는 경우
표준 모듈이 프로젝트 요구 사항과 완전히 일치하지 않는 경우 맞춤형 구성이 유용할 수 있습니다. 일반적인 사용자 정의 영역에는 프로파일 치수, 개구부 크기, 유리 구성, 하드웨어 조합, 마감, 색상, 열 차단 구조 및 특수 인터페이스 세부 정보가 포함됩니다.
사용자 정의는 여전히 문서화된 기술 프로세스에 의해 제어되어야 합니다. 맞춤형 제품에는 승인된 도면, 정의된 공차, 명확한 재료 요구 사항 및 일관된 검사 방법이 필요합니다. 사용자 정의는 기능적 이점 없이 복잡성을 추가하는 것보다 실제 프로젝트 요구 사항을 해결할 때 가장 효과적입니다.
기술 커뮤니케이션의 역할
프로젝트 팀과 제조업체 간의 원활한 의사소통을 통해 피할 수 있는 문제를 예방할 수 있습니다. 중요한 정보에는 개구부 치수, 유리 사양, 예상되는 환경 노출, 성능 우선 순위, 선호하는 작동, 마감 요구 사항, 설치 제약 조건 및 관련 현지 표준이 포함됩니다.
명확한 질문은 광범위한 요청보다 더 나은 답변을 제공하는 경우가 많습니다. 프로파일 섹션, 합금 등급, 글레이징 범위, 하드웨어 유형, 밀봉 재료, 표면 처리 공정 및 적용 가능한 성능 분류를 묻는 것은 단순히 제품이 "고품질"인지 묻는 것보다 더 유용한 기술 대화를 생성합니다.
FAQ
다음 질문은 현대식 알루미늄 건축 개구부를 선택하고 지정할 때 일반적인 기술적 고려 사항을 다룹니다.
현대 건축의 창문과 문에 알루미늄이 적합한 이유는 무엇입니까?
알루미늄은 상대적으로 가벼운 구조적 무게와 유용한 기계적 강도, 우수한 압출 유연성, 치수 안정성 및 광범위한 표면 마감 옵션을 결합합니다. 이러한 속성을 통해 제조업체는 글레이징 포켓, 챔버, 씰, 배수 경로 및 하드웨어 인터페이스를 통합하는 상세한 프로필 섹션을 만들 수 있습니다.
6061-T6은 항상 6063-T5보다 낫습니까?
6061-T6은 일반적으로 더 높은 기계적 강도를 제공하는 반면, 6063-T5는 건축 압출 및 세부 프로파일 생산에 널리 적합합니다. 적절한 합금은 구조적 요구 사항, 단면 형상, 제조 요구 사항 및 의도된 응용 분야에 따라 다릅니다.
프레임 시리즈 번호는 무엇을 말합니까?
시리즈 번호는 일반적으로 특정 시스템 내에서 프로파일 패밀리 또는 공칭 프레임 치수를 식별합니다. 이는 정리 및 비교에 유용하지만 합금, 벽 두께, 챔버 설계, 유리, 하드웨어 및 테스트 조건이 다양할 수 있으므로 보편적인 성능 등급으로 취급해서는 안 됩니다.
알루미늄 프레임에 열 차단 장치를 사용하는 이유는 무엇입니까?
열 차단은 금속 프레임을 통한 직접적인 전도성 경로를 차단합니다. 이는 전체 시스템이 적절한 유리 및 밀봉으로 올바르게 설계되었을 때 열 성능을 향상시키고 내부 표면 온도를 관리하는 데 도움이 될 수 있습니다.
환기에 가장 적합한 개방 스타일은 무엇입니까?
모든 방에 대해 단일한 최상의 구성은 없습니다. 여닫이창과 차양 디자인은 직접적인 환기를 제공할 수 있는 반면, 슬라이딩 시스템은 사용 가능한 개방 공간이 제한된 곳에 더 적합할 수 있습니다. 선택은 공기 흐름, 공간 배치, 청소 접근, 날씨 노출 및 작동 습관을 고려해야 합니다.
유리 선택은 얼마나 중요합니까?
유리는 완전한 개구부의 가장 중요한 부분 중 하나입니다. 두께, 무게, 유리 구성, 안전 특성, 열 또는 음향 특성은 프레임 디자인, 하드웨어 선택, 글레이징 포켓 호환성 및 전반적인 성능에 영향을 미칩니다.
표면 색상을 맞춤 설정할 수 있나요?
많은 알루미늄 건축 시스템은 광범위한 색상과 마감을 지원합니다. 선택한 처리 방법에 따라 사용자 정의에는 표준 건축 색상, 금속 효과, 나뭇결 모양 및 프로젝트별 색상 참조가 포함될 수 있습니다.
생산을 시작하기 전에 무엇을 확인해야 합니까?
승인된 프로파일 시스템, 합금 및 템퍼, 개구부 치수, 글레이징 구성, 하드웨어, 씰, 배수 배열, 마감, 색상 참조, 공차, 설치 인터페이스 및 적용 가능한 성능 요구 사항을 확인합니다. 승인된 도면에는 최종 생산 구성이 반영되어야 합니다.
대형 유리 개구부가 소형 주거용 창문과 동일한 시스템을 사용할 수 있습니까?
반드시 그런 것은 아닙니다. 개구부가 클수록 구조 및 하드웨어 요구 사항이 달라지며, 특히 유리가 무거워지거나 바람에 노출될 경우 더욱 그렇습니다. 대형 조립품은 실제 치수, 하중, 프로파일 형상, 보강재, 유리 및 고정 조건을 사용하여 검토해야 합니다.
기상 성능은 어떻게 평가해야 합니까?
완전한 조립과 함께 기밀성, 수밀성 및 내풍성을 고려해야 합니다. 씰, 모서리 조인트, 배수 경로, 프로파일 형상, 글레이징, 하드웨어 압축, 설치 인터페이스 및 명시된 테스트 결과가 달성된 조건을 검토합니다.
설치 품질이 왜 그렇게 중요한가요?
설치는 엔지니어링 프레임이 실제 건물에서 올바르게 기능할 수 있는지 여부를 결정합니다. 정렬, 앵커, 주변 조인트, 배수, 유약 지지 및 하드웨어 조정은 모두 작동 및 날씨 성능에 영향을 미칩니다. 잘 설계된 제품이라도 설치가 일관되지 않으면 성능이 저하될 수 있습니다.
맞춤형 프로젝트를 위해 제조업체는 어떤 정보를 받아야 합니까?
유용한 프로젝트 정보에는 개구부 크기, 건물 유형, 환경 노출, 원하는 개구부 스타일, 유리 구성, 구조적 요구 사항, 열 기대치, 마감 및 색상, 하드웨어 기본 설정, 설치 제약 조건 및 관련 기술 표준이 포함됩니다.
더 나은 사양을 통해 더 나은 개구부 구축
현대적인 외관 개구부의 성능은 연결된 많은 결정의 결과입니다. 알루미늄은 조정 가능한 구조적 플랫폼을 제공하지만 최종 결과는 프로파일 설계, 합금 선택, 유약, 열 분리, 밀봉, 하드웨어, 배수, 표면 처리, 제조 정밀도 및 설치에 따라 달라집니다.
따라서 사려 깊은 사양은 실제 건축 조건에서 시작됩니다. 이러한 조건을 이해하고 나면 개구부 구성을 선택하고, 적절한 프레임 제품군을 정의하고, 유리 시스템을 조정하고, 필요한 날씨 및 열 특성을 식별하고, 생산 및 설치 중에 필요한 검사 지점을 설정하는 것이 더 쉬워집니다.
이 접근 방식은 또한 프로젝트 전반에 걸쳐 더 나은 의사소통을 생성합니다. 건축가는 설계 의도를 설명할 수 있고, 엔지니어는 성능 요구 사항을 정의할 수 있으며, 조달 팀은 기술 구성을 비교할 수 있고, 제조업체는 정확한 생산 문서를 준비할 수 있으며, 설치자는 명확한 인터페이스 세부 정보를 바탕으로 작업할 수 있습니다.
구조적 성능, 깔끔한 건축 라인, 날씨 관리, 유연한 마감 및 실용적인 장기 운영이 필요한 프로젝트의 경우 세심하게 설계된 알루미늄 시스템은 다양한 기반을 제공합니다. 가장 복잡한 구성을 선택하는 것이 아니라 건물과 환경, 사람들이 공간을 사용하는 방식에 맞는 구성을 선택하는 것이 핵심입니다.
프로젝트에 대한 기술 구성이 필요합니까?
프로젝트별 프로파일 선택, 개구부 구성, 유리 호환성, 표면 마감 및 맞춤형 건축 요구 사항을 위해,저희에게 연락주세요제조업체 팀과 기술적인 세부 사항을 논의합니다.
